Projetos de Água Gelada / CAG
Projetos de sistemas de água gelada integrando dimensionamento hidráulico, seleção de equipamentos, automação, eficiência energética e confiabilidade operacional.
Engenharia da central como um conjunto integrado.

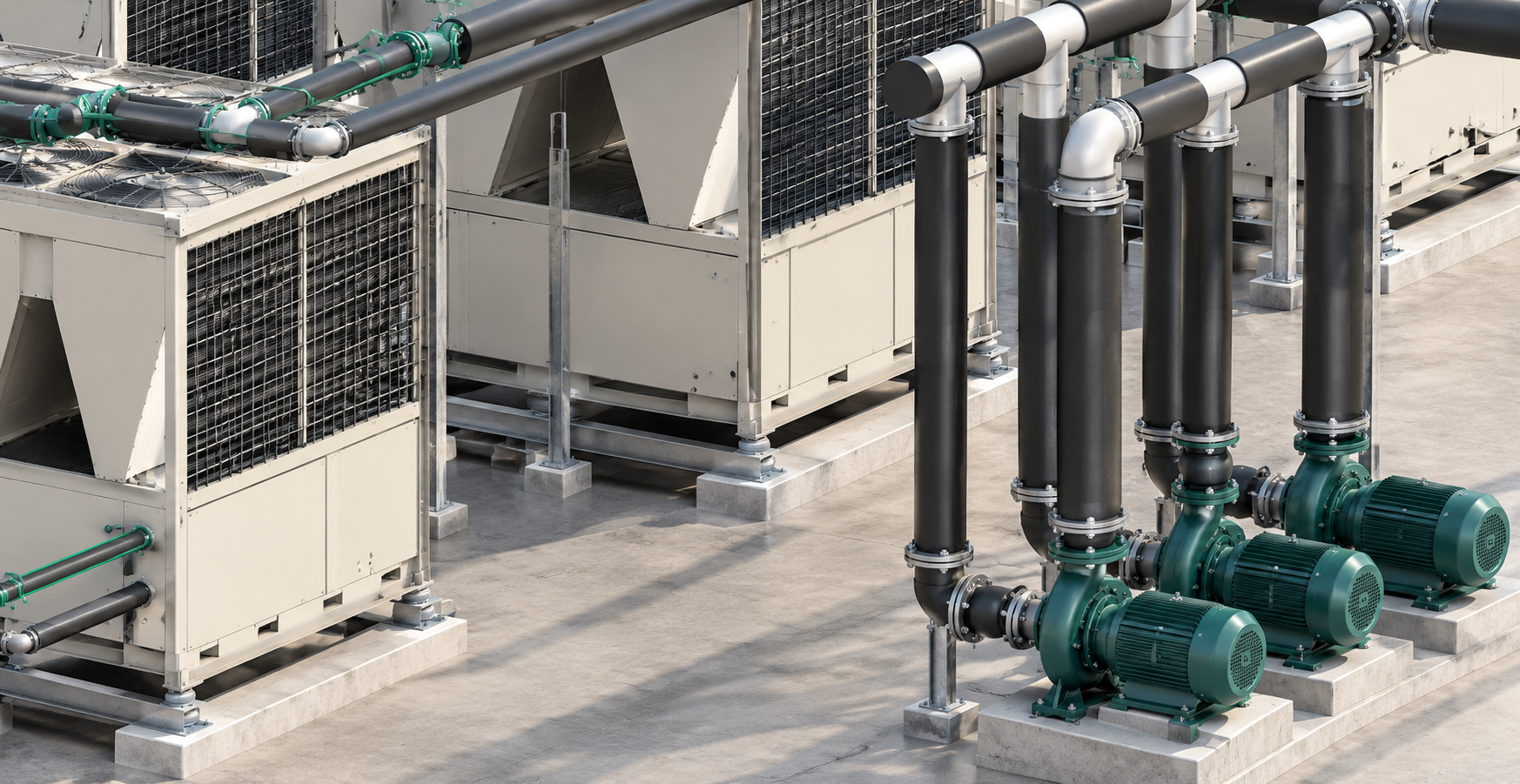

Uma CAG envolve muito mais que a seleção do chiller. Bombas, redes hidráulicas, válvulas, unidades terminais, instrumentação e automação precisam trabalhar de forma coordenada para entregar capacidade, estabilidade e eficiência.
O que contemplamos no projeto
Desenvolvemos projetos de Centrais de Água Gelada abrangendo o dimensionamento hidráulico, a seleção dos equipamentos e a definição das estratégias de controle e automação, conforme as necessidades de cada empreendimento.
Seleção de chillers
Determinação da capacidade frigorífica, quantidade de equipamentos, redundância e configuração operacional da central.
Dimensionamento hidráulico
Cálculo de vazões, perdas de carga, diâmetros das tubulações e definição dos circuitos hidráulicos.
Seleção de bombas
Definição de vazão, altura manométrica, potência e configuração das bombas de água gelada e, quando aplicável, água de condensação.
Inversores de frequência
Especificação e estratégia de controle das bombas com VFD para modulação de vazão e otimização energética.
Válvulas e atuadores
Seleção de válvulas de controle, balanceamento, bloqueio, retenção, V2V, V3V e respectivos atuadores.
Fancoils e unidades hidrônicas
Seleção conforme carga térmica, vazão de água, vazão de ar e condições de operação.
Torres de resfriamento
Quando aplicável, dimensionamento e seleção das torres e do circuito de água de condensação.
Automação e controle
Estratégias de operação de chillers, bombas, inversores, válvulas, atuadores e sensores, com possibilidade de integração ao BMS.
Tubulações e acessórios
Dimensionamento de tubulações, suportes, isolamento, filtros, separadores de ar, tanques de expansão e demais componentes.
Instrumentação e medição
Definição de sensores e instrumentos de temperatura, pressão, diferencial de pressão e vazão conforme a estratégia do sistema.
Balanceamento hidráulico
Estratégias para distribuição adequada das vazões, estabilidade operacional e desempenho dos terminais.
Eficiência energética
Soluções de controle e operação visando redução do consumo de energia e melhor desempenho da central.
Entregáveis do projeto
- Plantas executivas, cortes e detalhes
- Memorial de cálculo e especificações técnicas, conforme o escopo
- Quantitativos e informações para apoio à contratação/execução
- Arquivos PDF e DWG; modelo BIM quando contratado
- ART correspondente ao escopo contratado
Normas e critérios
- ABNT NBR 16401 e demais normas aplicáveis
- Critérios ASHRAE quando aplicáveis
- Diretrizes e limites dos fabricantes
- Requisitos específicos do empreendimento
Automação e BMS
Quando aplicável, o projeto pode prever integração ao Sistema de Gerenciamento Predial (BMS), permitindo supervisão de estados, alarmes, temperaturas, pressões e estratégias de operação dos equipamentos.
